Accu- en energiesystemen
Metaalframes voor batterij- en energiesystemen
- Conform UL en IEC normen
- RVS en staal maatwerk
- Volledige traceerbare documentatie
Robuuste frames voor veilige energieopslag
De snelle groei van batterij- en energiesystemen vraagt om constructies die zowel mechanisch betrouwbaar als volledig normconform zijn. Metaalframes vormen de drager van modules, bekabeling en koeling, en bepalen direct de veiligheid en levensduur van een energieopslaginstallatie. Engineers moeten rekening houden met brandveiligheid, seismische belastingen en corrosiebescherming, terwijl technisch inkopers zekerheid zoeken in traceerbare documentatie en internationale certificeringen. Van Hengstum Metaal levert hiervoor maatwerkframes uit staal en RVS, ontworpen met oog voor normering en reproduceerbare kwaliteit.
& advies
99% betrouwbaarheid voor tijdige leveringen
Snijwerk binnen 72 uur geleverd.
In-house glasparelen, poedercoaten en stralen.
Alle metaalsoorten beschikbaar
Technische eisen aan frames voor energieopslag
Binnen de sector accu- en energiesystemen zijn frames de fundamentele dragers van batterijmodules, koelsystemen, BMS en bekabeling. Ze moeten niet alleen het gewicht en de mechanische belasting dragen, maar ook voldoen aan strenge eisen voor veiligheid, brandpreventie en betrouwbaarheid. Ontwerpen worden getoetst op stabiliteit, doorbuiging en trillingsgedrag. Voor toepassingen in containers of skids zijn corrosiebescherming en seismische verankering onmisbaar. Engineers kijken hierbij naar stijfheid en laskwaliteit, terwijl technisch inkopers zekerheid zoeken in documentatie en certificering.
Normen en certificeringen in de energiesector
Voor batterijframes gelden specifieke internationale richtlijnen die bepalend zijn voor acceptatie:
- UL 9540 / UL 9540A: systeemveiligheid en propagatietesten bij ESS-installaties.
- NFPA 855: installatievoorschriften voor energieopslagsystemen.
- UL 1973 / IEC 62619: veiligheid van industriële batterijmodules.
- IEC 62933: veiligheidskaders voor grid-gekoppelde ESS.
- UN 38.3: transporttesten voor batterijen en modules.
- EN 1090-2: norm voor stalen draagconstructies en CE-markering.
- ISO 12944 / EN ISO 1461: corrosiebescherming en verzinken.
- ASCE 7 / IEEE 693: seismische bestendigheid en verankering.
- IEC 60529: IP-beschermingsgraden voor elektrische componenten.
Deze normen vormen het fundament voor zowel ontwerp, productie als audit.
Materiaalkeuze en oppervlaktebehandeling
Voor binnentoepassingen volstaat vaak een gepoedercoat stalen frame. Bij buitenopstellingen of in corrosieve omgevingen wordt gekozen voor verzinkt staal of RVS 316L. In zwaardere chemische of zoute milieus is duplex RVS een passende oplossing. Afwerking en coatings worden afgestemd op de corrosiviteitsklasse volgens ISO 12944, zodat de levensduur van het frame aansluit bij de levensduur van de batterijmodules.
Veiligheid en brandrisico in ESS
Brandveiligheid is een van de grootste uitdagingen in de accu- en energiesector. Propagatietesten volgens UL 9540A bepalen of vlamoverslag tussen modules kan optreden. Frames moeten daarom ruimte bieden voor compartimentering, ventilatie en de integratie van blus- en detectiesystemen. Voor engineers betekent dit dat mechanisch ontwerp en veiligheid onlosmakelijk met elkaar verbonden zijn.
Documentatie en conformity
Projecten in de energiebranche vereisen volledige traceerbaarheid. Typische documentatie omvat:
- Inspectie- en testplannen (ITP’s)
- Materiaalcertificaten volgens EN 10204
- UN 38.3 test-summaries voor transport
- FAT- en druktestrapporten
Door deze documentatie vanaf de ontwerpfase te integreren, worden audits voorspelbaar en voldoet het project sneller aan de eisen van autoriteiten en certificerende instanties.
Toepassingen in de accu- en energiesector

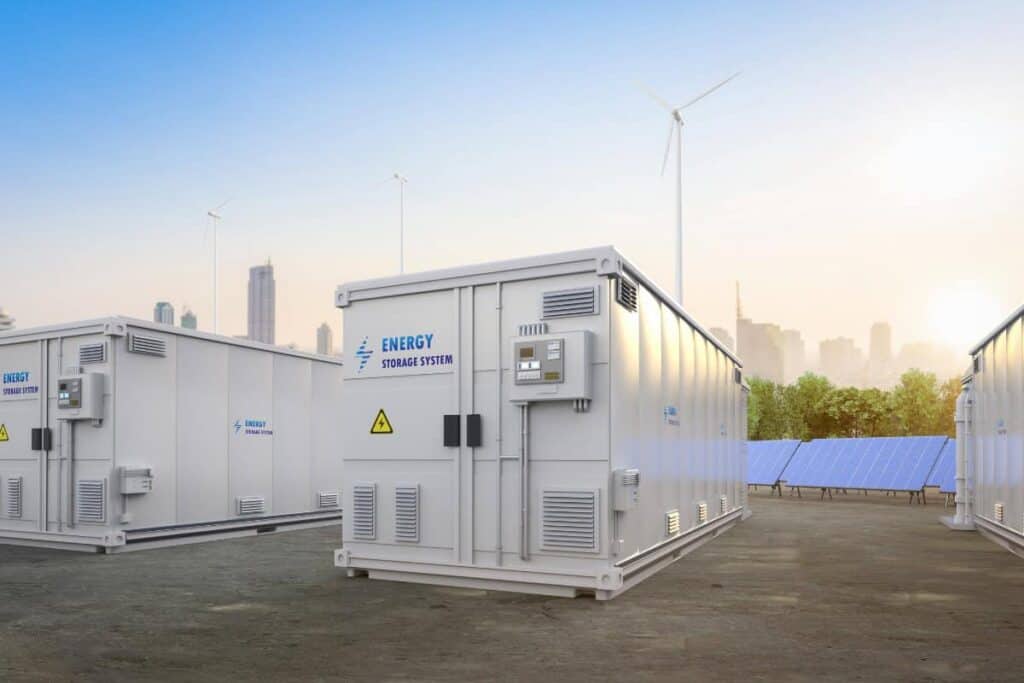

- Utility-scale ESS: containerized systemen voor netbalancering en peak shaving.
- Datacenters en C&I: seismisch bestendige rekken met hoge IP-bescherming.
- Telecom en rail: corrosiebestendige frames voor buitenopstellingen.
- Defensie en microgrids: modulaire oplossingen met hoge betrouwbaarheid en documentatie.
Van Hengstum Metaal als partner
Van Hengstum Metaal koppelt engineering en productie voor het realiseren van batterijframes die voldoen aan bovengenoemde eisen. Met in-house lasersnijden, kanten, lassen en oppervlaktebehandeling kunnen ze snel zowel prototypes als series produceren. Hun ervaring met EN 1090-2 gecertificeerde staalconstructies, RVS-maatwerk en traceerbare documentatie maakt hen tot een betrouwbare leverancier voor de accu- en energiesector. Zo leveren zij frames die niet alleen mechanisch robuust zijn, maar ook volledig aansluiten bij internationale normen en veiligheidseisen.
Neem vrijblijvend contact met ons op
Conclusie
Metaalframes voor batterij- en energiesystemen zijn cruciaal voor de veiligheid, betrouwbaarheid en levensduur van moderne energieopslag. Ze dragen niet alleen de batterijmodules, maar bepalen ook of een installatie bestand is tegen brandrisico’s, seismische belastingen en corrosieve omgevingen. Voor engineers en technisch inkopers zijn keuzes in materiaal, normering en documentatie bepalend voor het succes van projecten binnen de accu- en energiesector.
Van Hengstum Metaal combineert hun ervaring in staal- en RVS-bewerking, kennis van internationale richtlijnen zoals UL 9540, NFPA 855 en EN 1090, en hun interne productiecapaciteit. Daarmee leveren zij frames die voldoen aan de strengste eisen in de energiebranche en zorgen zij dat projecten efficiënt, audit-proof en toekomstbestendig uitgevoerd kunnen worden.
FAQ's over Metaalframes voor batterij- en energiesystemen
Wat zijn de eisen voor frames van energiesystemen?
Frames moeten voldoen aan mechanische en veiligheidsnormen zoals EN 1090-2 voor constructies, UL 9540/9540A voor ESS-veiligheid en NFPA 855 voor installatie. Daarnaast spelen corrosiebescherming (ISO 12944) en IP-bescherming (IEC 60529) een belangrijke rol.
Welke materialen zijn het meest geschikt?
Voor binnentoepassingen is vaak gepoedercoat staal voldoende. Voor buitenopstellingen of corrosieve omgevingen wordt gekozen voor verzinkt staal of RVS 316L/duplex, afhankelijk van de chemische en klimatologische omstandigheden.
Hoe wordt brandveiligheid geborgd in batterijframes?
Brandveiligheid wordt getest en aangetoond met UL 9540A propagatietesten. Het frameontwerp moet compartimentering en ventilatie mogelijk maken, zodat thermische runaway zich niet verspreidt en detectie- en blussystemen effectief werken.
Welke documentatie is nodig voor acceptatie?
Essentiële documenten zijn materiaalcertificaten (EN 10204), inspectie- en testplannen, UN 38.3 transporttests en FAT-rapportages. Deze maken het systeem audit-proof en versnellen goedkeuring door toezichthouders en eindklanten.
Hoe speelt Van Hengstum Metaal in op de accusector?
Van Hengstum Metaal levert frames uit staal en RVS, geproduceerd conform EN 1090-2 en afgestemd op sector-eisen. Door interne productie, oppervlaktebehandelingen en volledige documentatie kunnen zij zowel prototypes als series leveren die voldoen aan de internationale richtlijnen voor energieopslagsystemen.
