1.0330 / DC01-A-m

Blank koudgewalst plaatstaal voor plaatwerk en behuizingen: gesneden, gezet en gelast in Soest

1.0330 (DC01) is de standaardkwaliteit koudgewalst plaatstaal volgens EN 10130: een laaggekoold, ongelegeerd staal dat na het warmwalsen nogmaals koud is gewalst tot een dunne plaat met een glad, schoon oppervlak zonder walshuid en met nauwe diktetoleranties. Met een treksterkte van 270 tot 410 MPa en een rek van minimaal 28 procent is het zacht, goed te zetten en uitstekend te lassen. De toevoeging A-m in de naam staat voor oppervlaktekwaliteit A en een matte afwerking. DC01 is de basis voor behuizingen, kasten, panelen, beugels en plaatwerk dat gepoedercoat wordt. Het is niet beschermd tegen roest. Van Hengstum Metaal snijdt, zet en last DC01 in-house in Soest.

MateriaaleigenschappenEN 10130 (koudgewalst plaatstaal), maattoleranties volgens EN 10131

Werkstofnummer1.0330

EN-aanduidingDC01

NormEN 10130

Oude aanduidingSt 12 / St 12-03

Koolstof (C)max. 0,12 %

Mangaan (Mn)max. 0,60 %

Rekgrens (Re)max. 280 MPa

Treksterkte (Rm)270 tot 410 MPa

Rek bij breuk (A80)min. 28 %

OppervlaktekwaliteitA (standaard) of B (zichtwerk)

Afwerkingm = mat, b = zeer glad, g = glad, r = ruw

Dichtheid7,85 g/cm³

Oppervlakblank, licht geolied, geen walshuid

Lasbaarheiduitstekend

Corrosiebescherminggeen, alleen olie voor transport

Typische diktesdun plaatwerk, globaal 0,5 tot 3 mm

Wij bewerken 1.0330 / DC01-A-m met:Lasersnijden Zetwerk Verspanen Lassen

Wat is koudgewalst staal?

Alle plaatstaal begint als een dikke plak die bij meer dan 1.000 graden wordt uitgewalst. Wat dan van de wals komt, is warmgewalst staal: met een blauwgrijze walshuid, een wat ruwer oppervlak en grovere toleranties. Voor dikker materiaal en constructiewerk is dat prima. Voor dunne plaat niet. Koudgewalst staal is warmgewalste band die na het beitsen nogmaals op kamertemperatuur door de walsen gaat, daarna gegloeid en licht nagewalst wordt. Het resultaat is dunner, vlakker, gladder en maatvaster.

DC01: de basis van het koudgewalste staal

Binnen de norm EN 10130 zijn er vijf kwaliteiten, van DC01 tot DC06, die oplopen in vervormbaarheid. DC01 (1.0330) is de basiskwaliteit en veruit de meest gebruikte. De D staat voor plaat bestemd voor koudvervormen, de C voor koudgewalst en 01 voor de laagste vervormingsklasse. Laagste betekent hier niet slecht: voor zetten, ponsen, lasersnijden en eenvoudig vervormen is DC01 meer dan genoeg. Pas bij dieptrekken in meerdere stappen heeft u een hogere klasse nodig.

Wat A-m betekent

Achter de staalsoort staan twee extra letters. De eerste is de oppervlaktekwaliteit: A is de standaard, waarbij kleine onvolkomenheden zoals poriën of lichte krasjes zijn toegestaan, en B is de betere kant voor zichtwerk, waarbij een zijde vrij moet zijn van fouten die een hoogglanslak zouden verstoren. De tweede letter is de afwerking: m staat voor mat, de gangbare uitvoering die verf en poedercoating goed laat hechten. Daarnaast bestaan b (zeer glad), g (glad) en r (ruw). DC01-A-m is dus de standaard koudgewalste plaat met een matte afwerking.

Mechanische eigenschappen

DC01 heeft een rekgrens van maximaal 280 MPa, een treksterkte van 270 tot 410 MPa en een rek bij breuk van minimaal 28 procent. Let op het woord maximaal bij de rekgrens: voor een vervormingsstaal is een te hoge rekgrens juist een probleem. Het is daarmee geen constructiestaal; wie op sterkte rekent, kiest een warmgewalst staal als S235 of S355.

1.0330 / DC01-A-m op maat laten bewerken?

Stuur uw tekening of vraag en u ontvangt snel een scherpe offerte, inclusief onze gratis maakbaarheidscontrole.

Koudgewalst of warmgewalst staal: wat is het verschil?

Kort antwoord: koudgewalst voor dunne, maatvaste plaat met een mooi oppervlak, warmgewalst voor dikker materiaal waar sterkte en prijs zwaarder wegen dan de afwerking.

Eigenschap	Koudgewalst (DC01)	Warmgewalst (S235JR, DD11)
Oppervlak	blank, glad, licht geolied	walshuid, ruwer
Diktebereik	dun, globaal tot 3 mm	vanaf circa 1,5 mm tot zeer dik
Diktetolerantie	nauw (EN 10131)	ruimer (EN 10051)
Vlakheid	goed	matig
Voorbehandeling voor coaten	ontvetten	stralen of beitsen
Sterkte	laag, voor vervormen	gegarandeerd, voor constructies
Prijs per kilo	hoger	lager

In het overlapgebied, rond 1,5 tot 3 millimeter, maakt de toepassing de keuze. Een behuizing die gepoedercoat wordt en strak moet passen: koudgewalst. Een beugel of steun die verzinkt of geverfd wordt en waar niemand naar kijkt: warmgewalst gebeitst is goedkoper.

DC01 of DC04

Moet de plaat diep getrokken worden, zoals een bak met diepe hoeken of een geperste kom, dan kan DC01 scheuren. DC04 (1.0338) heeft een lagere rekgrens, een hogere rek en een betere dieptrekverhouding, en is bovendien verouderingsbestendig. Voor zetwerk, lasersnijden en vlak plaatwerk is DC04 meestal niet nodig en betaalt u voor eigenschappen die u niet gebruikt.

Blank of verzinkt

DC01 is blank en roest. Het wordt licht geolied geleverd om transportroest te voorkomen, maar binnen enkele dagen aan de lucht, en zeker na het ontvetten, ontstaat aanslag. Wordt het onderdeel niet gecoat of geverfd, kies dan een verzinkte variant: zincor is DC01 met een dunne elektrolytische zinklaag voor binnen, sendzimir verzinkt staal heeft een dikkere laag en kan beperkt buiten.

Gratis controle
& advies

In-house glasparelen, poedercoaten en stralen.

Alle metaalsoorten beschikbaar

DC01 bewerken

Lasersnijden

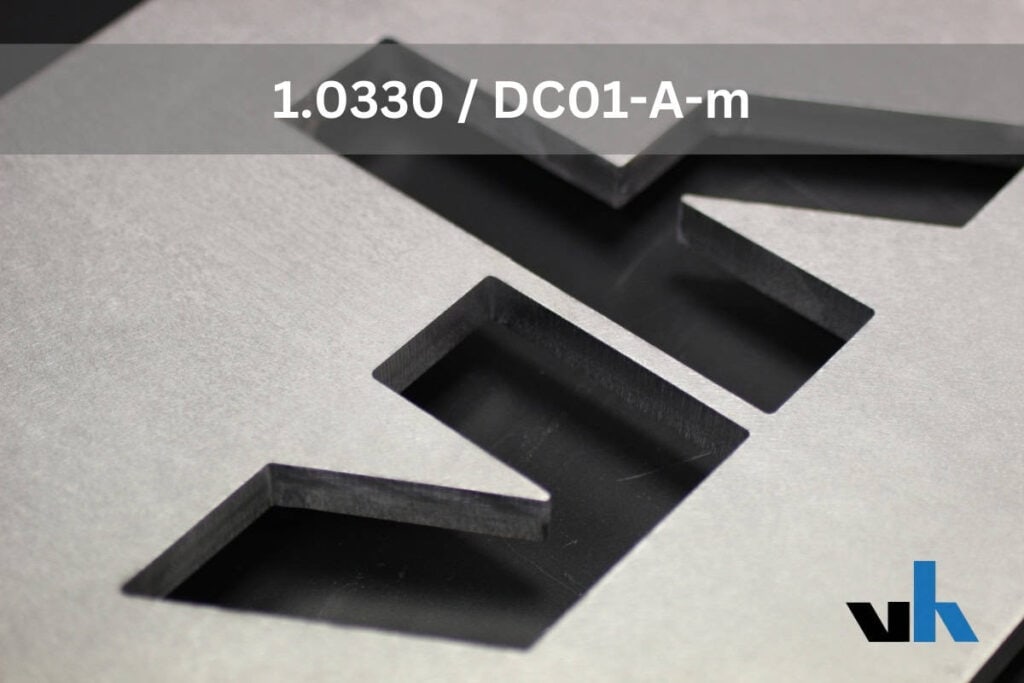

Dun koudgewalst staal is ideaal om te lasersnijden: schoon, vlak materiaal zonder walshuid geeft een strakke, braamarme snede en nauwe maattoleranties. Kleine gaten, fijne sleuven en ventilatiepatronen zijn in DC01 goed haalbaar.

Zetten

DC01 is een van de best te zetten staalsoorten. Bij het zetten van staal volstaat bij dunne plaat vaak een binnenradius van ongeveer de plaatdikte, de terugvering is klein en voorspelbaar, en de vlakheid van koudgewalst materiaal maakt lange zetten recht. Dat maakt het de standaard voor kasten, panelen en behuizingen.

Lassen

Met maximaal 0,12 procent koolstof is DC01 uitstekend lasbaar met MIG, TIG en puntlassen. Het aandachtspunt is de dunne plaat zelf: te veel warmte geeft vervorming. Wij lassen dun plaatwerk daarom met korte naden, hechtpunten in de juiste volgorde en waar mogelijk met laserlassen, dat veel minder warmte inbrengt.

Poedercoaten en lakken

DC01 met matte afwerking is een uitstekende ondergrond voor poedercoating en natlak. Het enige wat nodig is, is grondig ontvetten om de transportolie te verwijderen, eventueel met een conversielaag voor extra hechting en corrosiewering. Stralen is bij koudgewalst staal niet nodig.

DC01 op maat laten maken

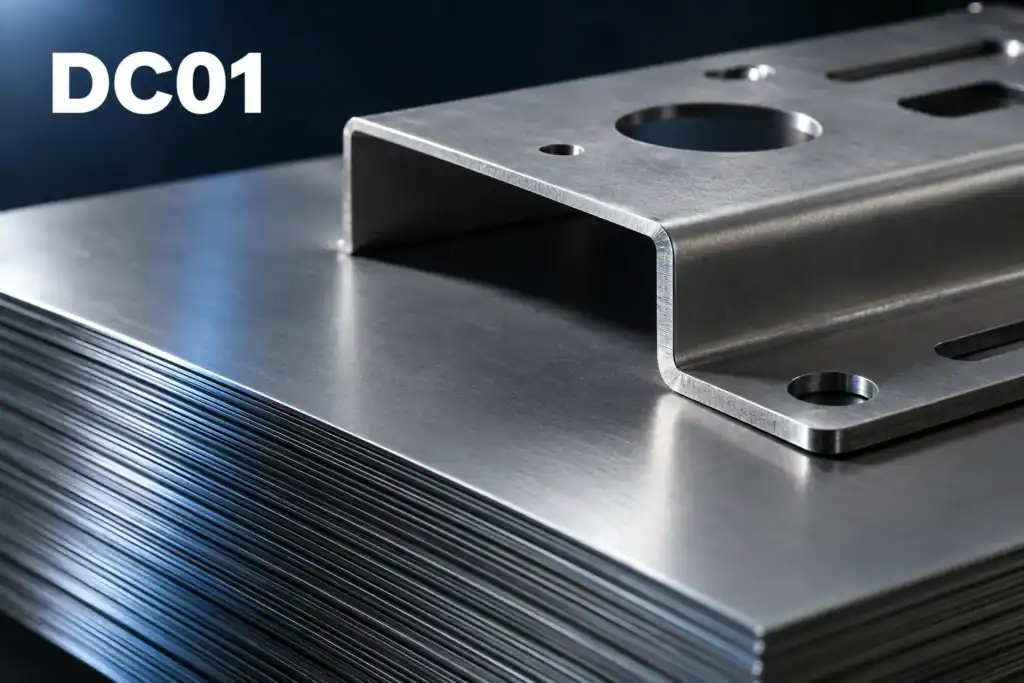

Typische onderdelen uit DC01 zijn behuizingen en kasten voor elektronica en apparatuur, frontpanelen, afdekkappen, beugels en steunen, montageplaten, ventilatieroosters en plaatwerk dat na bewerking gepoedercoat wordt. Wij snijden, zetten en lassen ze in-house, van prototype tot serie.

Stuur uw tekening als DXF, STEP of PDF mee met uw offerteaanvraag en vermeld of het onderdeel blank, gecoat of verzinkt moet worden en of er een zichtzijde is. Zie ook ons volledige materiaaloverzicht.

Veelgestelde vragen over 1.0330 / DC01-A-m

Wat is DC01 (1.0330) staal?

DC01, werkstofnummer 1.0330, is de basiskwaliteit koudgewalst plaatstaal volgens EN 10130. Het is een laaggekoold, ongelegeerd staal met een treksterkte van 270 tot 410 MPa, een rekgrens van maximaal 280 MPa en een rek van minimaal 28 procent. Het heeft een glad, blank oppervlak zonder walshuid en nauwe diktetoleranties, en wordt gebruikt voor behuizingen, kasten, panelen en ander plaatwerk dat gezet en gecoat wordt.

Wat is het verschil tussen koudgewalst en warmgewalst staal?

Warmgewalst staal wordt boven 1.000 graden gewalst en heeft een walshuid, een ruwer oppervlak en ruimere toleranties. Koudgewalst staal is warmgewalste band die na het beitsen nogmaals op kamertemperatuur gewalst is. Daardoor is het dunner, gladder, vlakker en maatvaster, en direct geschikt om te coaten na ontvetten. Koudgewalst is duurder per kilo en heeft een lagere sterkte. Kies het voor dun plaatwerk met een mooi oppervlak, warmgewalst voor dikker en constructief werk.

Wat betekent A-m in DC01-A-m?

De A is de oppervlaktekwaliteit volgens EN 10130: de standaardkwaliteit, waarbij kleine onvolkomenheden zijn toegestaan. Voor zichtwerk bestaat kwaliteit B, waarbij een zijde vrij moet zijn van fouten die een hoogglanslak verstoren. De m is de afwerking: mat, de gangbare uitvoering waar verf en poedercoating goed op hechten. Andere afwerkingen zijn b voor zeer glad, g voor glad en r voor ruw.

Wat is het verschil tussen DC01 en DC04?

DC04 (1.0338) is een dieptrekkwaliteit: lagere rekgrens, hogere rek en een betere vervormbaarheid bij diep trekken, en bovendien verouderingsbestendig. DC01 is de basiskwaliteit voor zetten, lasersnijden en eenvoudig vervormen. Voor kasten, panelen en beugels is DC01 ruim voldoende en goedkoper. Alleen bij diepgetrokken of geperste vormen, zoals bakken met diepe hoeken, loont DC04.

Roest koudgewalst staal?

Ja. DC01 is blank, ongelegeerd staal zonder beschermlaag. Het wordt licht geolied geleverd tegen transportroest, maar na het ontvetten of na enkele dagen in vochtige lucht ontstaat al aanslag. Voor gebruik moet het daarom gecoat, gelakt of verzinkt worden. Is een coating niet gewenst, kies dan een verzinkte variant zoals zincor voor binnen of sendzimir verzinkt staal voor beperkt buitengebruik.

Is DC01 goed te lassen?

Ja, uitstekend. Met maximaal 0,12 procent koolstof last DC01 probleemloos met MIG, TIG, puntlassen en laserlassen, zonder voorwarmen. Het aandachtspunt is niet het materiaal maar de dikte: dunne plaat vervormt snel door warmte. Korte naden, een goede hechtvolgorde en processen met weinig warmte-inbreng, zoals laserlassen, houden het plaatwerk vlak.

Kun je DC01 poedercoaten?

Ja, DC01 met matte afwerking is een van de beste ondergronden voor poedercoating en natlak. Het oppervlak is glad, schoon en zonder walshuid, dus stralen is niet nodig. Wel moet de transportolie er grondig af door te ontvetten, eventueel gevolgd door een conversielaag zoals ijzerfosfaat of een zirkoonbehandeling voor betere hechting en extra corrosiewering.

Is DC01 geschikt als constructiestaal?

Nee. DC01 is een vervormingsstaal met een maximale in plaats van een minimale rekgrens: de norm garandeert dat het zacht genoeg is om te vervormen, niet dat het sterk genoeg is om belasting te dragen. Voor dragende delen kiest u een constructiestaal met een gegarandeerde minimale rekgrens, zoals S235 of S355. Voor behuizingen, panelen en lichte beugels is DC01 wel de juiste keuze.

Wat was de oude naam van DC01?

In de vervallen Duitse norm DIN 1623 heette DC01 St 12, met de varianten St 12-03 en St 12-05 voor de oppervlaktekwaliteit. Op oudere tekeningen komt u die namen nog tegen. In de Amerikaanse wereld komt DC01 in grote lijnen overeen met CS Type B volgens ASTM A1008. Bij twijfel is het werkstofnummer 1.0330 de eenduidige aanduiding.

Kan Van Hengstum Metaal DC01 plaat op maat snijden en zetten?

Ja. Wij lasersnijden, zetten en lassen DC01 in-house in Soest, van prototype tot serie. Denk aan behuizingen, kasten, frontpanelen, afdekkappen, beugels en montageplaten. Stuur uw tekening mee met de offerteaanvraag en vermeld of het onderdeel blank, gecoat of verzinkt moet worden en of er een zichtzijde is, dan houden wij daar bij het snijden en zetten rekening mee.
