1.0037 / S235

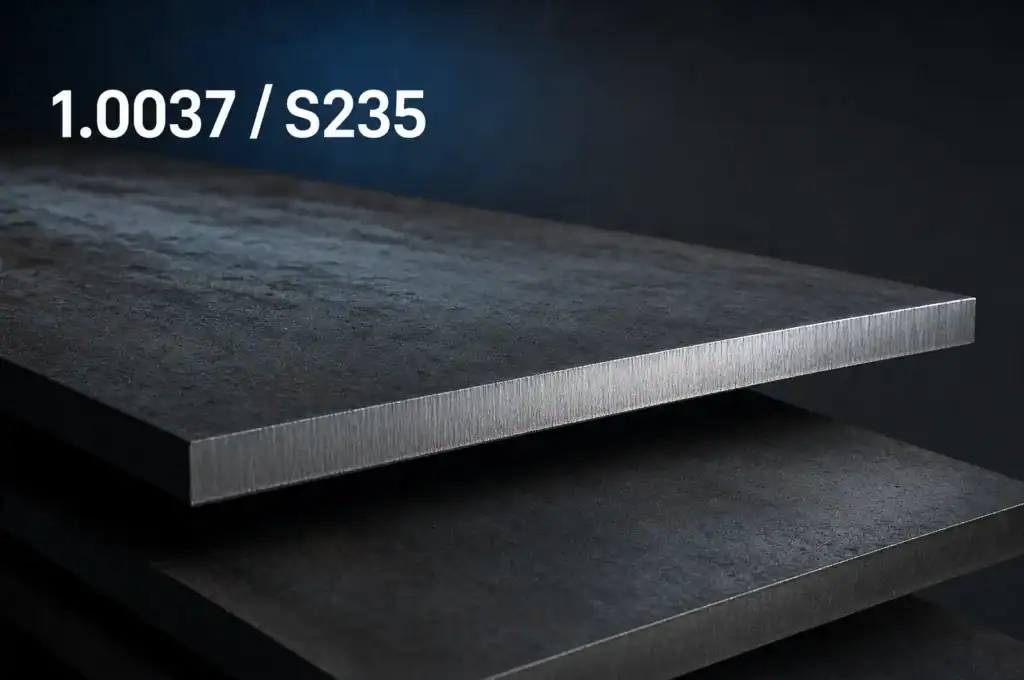

Constructiestaal volgens EN 10025-2, voorheen St 37: plaat op maat gesneden, gezet en gelast

1.0037 (S235) is het meest gebruikte constructiestaal in Europa, met een rekgrens van 235 MPa, een treksterkte van 360 tot 510 MPa en een elasticiteitsmodulus van 210 GPa. Door het lage koolstofgehalte van maximaal 0,20% is S235 uitstekend lasbaar en goed koud te vervormen, zonder voorverwarmen of nabehandeling. Dat maakt het de standaardkeuze voor staalconstructies, frames, machineonderdelen en plaatwerk. Van Hengstum Metaal bewerkt S235 volledig in-house in Soest, van lasersnijden en zetten tot lassen en eindafwerking, van enkelstuk tot serie.

MateriaaleigenschappenEN 10025-2, voorheen DIN 17100 (St 37-2)

Werkstofnummer1.0037 (S235JR)

Rekgrens (Re, fy)235 MPa (t tot 16 mm)

Treksterkte (Rm, fu)360 tot 510 MPa

Rek bij breuk (A)min. 26 %

E-modulus210 GPa

Dichtheid7,85 g/cm³

Gewicht plaat7,85 kg/m² per mm dikte

Hardheidcirca 120 tot 140 HB

Smeltpunt1420 tot 1460 °C

Koolstofgehaltemax. 0,17 tot 0,20 %

Mangaanmax. 1,40 %

Kerfslagwaarde (JR)27 J bij +20 °C

Wij bewerken 1.0037 / S235 met:Lasersnijden Zetwerk Verspanen Lassen

Eigenschappen van S235 (1.0037)

S235 is het werkpaard onder de constructiestalen. Het dankt die positie niet aan uitzonderlijke sterkte, maar aan de combinatie van voorspelbaar gedrag, uitstekende lasbaarheid en een gunstige prijs. Met een rekgrens van 235 MPa en een treksterkte van 360 tot 510 MPa is het ruim voldoende voor het overgrote deel van de constructies, frames en plaatwerkdelen die dagelijks gemaakt worden.

Voor constructieberekeningen zijn drie waarden bepalend. De rekgrens f_y bedraagt 235 N/mm² bij een materiaaldikte tot en met 16 mm en loopt daarboven terug naar 225 N/mm². De treksterkte f_u ligt tussen 360 en 510 N/mm². De elasticiteitsmodulus is 210 GPa, oftewel 210.000 N/mm², en die waarde is voor vrijwel alle constructiestalen gelijk. Dat laatste is belangrijk: een sterker staal zoals S355 vervormt onder dezelfde belasting exact evenveel, want de stijfheid verandert niet mee met de sterkte. Voor afschuiving wordt gerekend met de rekgrens gedeeld door wortel drie, wat neerkomt op ongeveer 136 N/mm².

Chemische samenstelling

De samenstelling volgens EN 10025-2 blijft binnen deze grenzen:

Koolstof (C): max. 0,17 % tot 16 mm dikte, max. 0,20 % daarboven
Mangaan (Mn): max. 1,40 %
Fosfor (P): max. 0,035 %
Zwavel (S): max. 0,035 %
Stikstof (N): max. 0,012 %

Het lage koolstofgehalte is de sleutel tot de goede lasbaarheid en de ruime koudvervormbaarheid. Het verklaart ook waarom S235 niet zinvol te harden is, in tegenstelling tot een koolstofrijker staal als C45.

Kwaliteitsklassen: S235JR, S235J0 en S235J2

Achter de aanduiding S235 staat vrijwel altijd een toevoeging, en die zegt iets over de kerftaaiheid bij lage temperatuur. Alle drie de klassen hebben dezelfde sterkte en dezelfde chemische basis. Het verschil zit in de temperatuur waarbij het staal nog een slagarbeid van 27 joule haalt:

S235JR (1.0037): beproefd bij +20 °C. De standaardkwaliteit voor binnen- en algemeen constructiewerk.
S235J0 (1.0114): beproefd bij 0 °C. Voor constructies die buiten staan of bij lagere temperaturen belast worden.
S235J2 (1.0117): beproefd bij min 20 °C. Voor kritische en zwaar belaste constructies, met strengere eisen aan fosfor en zwavel.

Voor het overgrote deel van het plaatwerk volstaat S235JR. Twijfelt u of uw toepassing een hogere klasse vraagt? Onze werkvoorbereiding denkt vrijblijvend mee bij uw tekening.

Oude aanduidingen: St 37 en Fe 360

Op oudere tekeningen en in bestaande documentatie komt hetzelfde staal onder andere namen voor. St 37-2 is de aanduiding uit de Duitse norm DIN 17100 en komt overeen met S235JR. Fe 360 B is de oude Euronorm-aanduiding, waarbij het getal 360 verwijst naar de minimale treksterkte in plaats van naar de rekgrens. Ziet u een van deze aanduidingen op een tekening staan, dan kunt u S235JR aanhouden.

1.0037 / S235 op maat laten bewerken?

Stuur uw tekening of vraag en u ontvangt snel een scherpe offerte, inclusief onze gratis maakbaarheidscontrole.

S235 bewerken: snijden, zetten, lassen en afwerken

Lasersnijden en zetten

S235 is een dankbaar materiaal om te lasersnijden. De walshuid geeft een licht mattere snede dan blank materiaal, maar de maatvastheid is uitstekend en de snijranden zijn schoon. Bij het zetten is S235 ruim koudvervormbaar: als vuistregel houden we een binnenradius aan van minimaal een maal de plaatdikte, waarbij we bij voorkeur haaks op de walsrichting zetten om scheurvorming aan de buitenbocht te voorkomen. Voor dikkere platen of krappe radii adviseren we vooraf over de haalbare buighoek.

Lasbaarheid

Dit is de grootste kracht van S235. Door het lage koolstofgehalte is het koolstofequivalent laag, waardoor er in de warmte-beinvloede zone geen harde, brosse structuur ontstaat. Dat betekent in de praktijk: lassen zonder voorverwarmen, zonder speciaal toevoegmateriaal en zonder warmtebehandeling achteraf. Alle gangbare processen zijn geschikt, waaronder MIG/MAG, TIG en elektrodelassen. Alleen bij zeer dikke platen of sterk ingeklemde constructies is voorverwarmen aan te raden om restspanningen te beperken. Voor constructies die onder EN 1090 vallen verzorgen wij gecertificeerd laswerk.

Verspanen

S235 laat zich goed verspanen, al is het door de taaiheid en het lage koolstofgehalte gevoeliger voor lange, taaie spanen dan een harder staal. Met hardmetalen gereedschap wordt bij draaien doorgaans gewerkt met snijsnelheden rond 150 tot 250 m/min, afhankelijk van bewerking, koeling en gereedschap. Een scherpe snijkant en voldoende aanzet voorkomen opbouwsnijkanten en geven een strak oppervlak.

Oppervlaktebehandeling en corrosie

S235 is onbeschermd niet corrosiebestendig: buiten of in een vochtige omgeving vormt zich roest. Voor toepassingen buiten is een oppervlaktebehandeling daarom geen luxe maar een noodzaak. Wij verzorgen stralen, glasparelen en poedercoaten in eigen huis. Voor langdurige buitentoepassingen is thermisch verzinken de meest duurzame keuze. Is corrosiebestendigheid een harde eis, dan is roestvast staal doorgaans de betere oplossing dan gecoat S235.

Gratis controle
& advies

In-house glasparelen, poedercoaten en stralen.

Alle metaalsoorten beschikbaar

Toepassingen van S235

S235 is het standaardstaal voor alles waar sterkte belangrijk is maar geen extreme eisen gelden:

Staalconstructies en frames: balken, kokers, voetplaten en verbindingsdelen.
Plaatwerk en behuizingen: panelen, kasten, afschermingen en machinebehuizingen in de machinebouw.
Ondersteunende constructiedelen: beugels, consoles, bordessen en trapdelen.
Prototypes en enkelstuks: door de lage materiaalkosten en goede bewerkbaarheid de logische keuze om mee te ontwikkelen.

Gewicht van S235 berekenen

S235 heeft een dichtheid van 7,85 g/cm³, oftewel een soortelijk gewicht van 7.850 kg/m³. Dat leidt tot een handige vuistregel: een vierkante meter plaat weegt 7,85 kg per millimeter dikte. Een plaat van 3 mm meet dus 23,55 kg per m², en een plaat van 2 bij 1 meter in 3 mm weegt 47,1 kg. Voor andere afmetingen en profielen kunt u onze rekenhulp voor het gewicht van staalplaat gebruiken.

S235 vergeleken met S275, S355 en DC01

De keuze voor een staalsoort draait bijna altijd om de vraag hoeveel sterkte u nodig heeft en wat u ervoor wilt betalen. S235, S275 en S355 zijn chemisch nauw verwant en gedragen zich in de werkplaats vergelijkbaar. Het verschil zit in de rekgrens.

Kiest u S355 in plaats van S235, dan krijgt u ruim vijftig procent meer rekgrens tegen een beperkte meerprijs, waardoor u vaak dunner en dus lichter kunt construeren. De stijfheid verandert echter niet: de elasticiteitsmodulus blijft 210 GPa, dus de doorbuiging blijft gelijk. Is doorbuiging maatgevend in plaats van sterkte, dan levert S355 u niets op en is S235 de verstandigere keuze.

DC01 is een ander verhaal: dat is koudgewalst dunne plaat, bedoeld voor dieptrekken en fijn plaatwerk met een glad oppervlak, niet voor dragende constructies.

Equivalenten en vergelijkbare aanduidingen

Komt u een van deze aanduidingen tegen, dan gaat het om S235 of een nauw verwante kwaliteit:

St 37-2: de oude Duitse aanduiding volgens DIN 17100.
Fe 360 B: de oude Euronorm-aanduiding, waarbij 360 de treksterkte aangeeft.
S235JRG2: een oudere subaanduiding die is opgegaan in S235JR.
ASTM A283 Grade C: de dichtstbijzijnde Amerikaanse kwaliteit. Het vaak genoemde A36 ligt met 250 MPa rekgrens iets hoger.
JIS SS400: de Japanse equivalent.

S235 op maat laten bewerken

Van Hengstum Metaal bewerkt S235 volledig in eigen huis, van ruwe plaat tot afgewerkt onderdeel. Wij lasersnijden plaat op maat, zetten, lassen, verspanen en verzorgen de eindafwerking. Doordat de hele keten onder een dak zit zijn de doorlooptijden kort, staat snijwerk vaak binnen 72 uur klaar en houden we volledige grip op de kwaliteit, met 99% leverbetrouwbaarheid.

Wij leveren enkelstuks, prototypes en complete series, als halffabricaat of volledig geassembleerd. Voordat er iets wordt geproduceerd controleren we uw tekening gratis op maakbaarheid en denken we mee over materiaalkeuze, plaatdikte en kosten. Vraag vrijblijvend een offerte aan en stuur uw tekening mee.

Vergelijking met andere staalsoorten

Eigenschap	S235 (1.0037)	S275 (1.0044)	S355 (1.0570)
Rekgrens (MPa)	235	275	355
Treksterkte (MPa)	360 tot 510	370 tot 530	470 tot 630
Rek bij breuk (%)	min. 26	min. 23	min. 22
E-modulus (GPa)	210	210	210
Koolstof (%)	max. 0,20	max. 0,23	max. 0,24
Lasbaarheid	Uitstekend	Uitstekend	Goed
Typisch gebruik	Algemeen plaatwerk en constructie	Tussenkwaliteit	Zwaarder belaste constructies

Let op de vierde regel: de elasticiteitsmodulus is bij alle drie gelijk. Meer sterkte betekent dus wel dat een constructie meer belasting aankan, maar niet dat hij minder doorbuigt.

Veelgestelde vragen over 1.0037 / S235

Wat is S235 (1.0037) staal?

S235 is een onlegeerd constructiestaal volgens EN 10025-2, met werkstofnummer 1.0037 voor de kwaliteit S235JR. Het getal 235 staat voor de minimale rekgrens in MPa bij een materiaaldikte tot en met 16 mm. S235 is het meest gebruikte constructiestaal in Europa, dankzij de combinatie van voorspelbare eigenschappen, uitstekende lasbaarheid en een gunstige prijs. Op oudere tekeningen komt hetzelfde staal voor als St 37-2 of Fe 360 B.

Wat zijn de mechanische eigenschappen van S235 staal?

S235 heeft een rekgrens van 235 MPa bij een dikte tot en met 16 mm, een treksterkte van 360 tot 510 MPa en een rek bij breuk van minimaal 26%. De elasticiteitsmodulus bedraagt 210 GPa en de hardheid ligt rond 120 tot 140 HB. Bij dikten boven 16 mm loopt de rekgrens terug naar 225 MPa. De kerfslagwaarde is 27 joule, gemeten bij +20 °C voor de klasse JR.

Wat is de E-modulus van S235?

De elasticiteitsmodulus van S235 bedraagt 210 GPa, oftewel 210.000 N/mm². Die waarde is vrijwel gelijk voor alle constructiestalen, dus ook voor S275 en S355. Dat is een belangrijk gegeven bij het ontwerpen: een sterkere staalsoort kan meer belasting dragen, maar buigt onder dezelfde belasting even ver door. Is doorbuiging maatgevend in uw constructie, dan lost een zwaardere staalsoort dat niet op en moet u het in de doorsnede of de overspanning zoeken.

Wat is het soortelijk gewicht van S235 en hoe bereken ik het gewicht?

S235 heeft een dichtheid van 7,85 g/cm³, oftewel een soortelijk gewicht van 7.850 kg per kubieke meter. Voor plaatwerk geldt daardoor de vuistregel dat een vierkante meter 7,85 kg weegt per millimeter dikte. Een plaat van 3 mm weegt dus 23,55 kg per m², en een plaat van 2 bij 1 meter in die dikte komt op 47,1 kg. Voor profielen en afwijkende vormen kunt u onze rekenhulp voor het gewicht van staalplaat gebruiken.

Wat is het verschil tussen S235JR, S235J0 en S235J2?

De letters achter S235 geven de kerftaaiheid aan, dus hoe goed het staal bestand is tegen slag bij lage temperatuur. Alle drie hebben dezelfde sterkte. S235JR (1.0037) wordt beproefd bij +20 °C en is de standaardkwaliteit. S235J0 (1.0114) haalt dezelfde slagarbeid bij 0 °C en is bedoeld voor buitentoepassingen. S235J2 (1.0117) presteert tot min 20 °C en stelt strengere eisen aan fosfor en zwavel, wat het geschikt maakt voor kritische en zwaar belaste constructies.

Wat is het verschil tussen S235, S275 en S355?

Het verschil zit vooral in de rekgrens: 235, 275 en 355 MPa. Chemisch liggen de drie dicht bij elkaar en in de werkplaats gedragen ze zich vergelijkbaar, al is S235 het best lasbaar en koud vervormbaar. S355 biedt ruim vijftig procent meer rekgrens tegen een beperkte meerprijs, waardoor u vaak lichter kunt construeren. Belangrijk detail: de elasticiteitsmodulus is bij alle drie 210 GPa, dus de doorbuiging blijft gelijk. Is stijfheid maatgevend in plaats van sterkte, dan levert een zwaardere staalsoort geen voordeel op.

Is S235 hetzelfde als St 37?

Ja, in de praktijk gaat het om dezelfde kwaliteit. St 37-2 is de oude aanduiding volgens de Duitse norm DIN 17100 en is vervangen door S235JR volgens EN 10025-2. In oudere documentatie komt u ook Fe 360 B tegen, de vroegere Euronorm-aanduiding, waarbij het getal 360 verwijst naar de minimale treksterkte in plaats van naar de rekgrens. Staat St 37 of Fe 360 op uw tekening, dan kunt u S235JR aanhouden.

Is S235 goed lasbaar?

S235 is uitstekend lasbaar en dat is de belangrijkste reden voor de populariteit. Door het lage koolstofgehalte van maximaal 0,20% blijft het koolstofequivalent laag, waardoor er in de warmte-beinvloede zone geen harde, brosse structuur ontstaat. Voorverwarmen, speciaal toevoegmateriaal of een warmtebehandeling achteraf zijn niet nodig. Alle gangbare processen zijn geschikt, waaronder MIG/MAG, TIG en elektrodelassen. Alleen bij zeer dikke platen of sterk ingeklemde constructies is voorverwarmen aan te raden om restspanningen te beperken.

Wat is de chemische samenstelling van S235?

Volgens EN 10025-2 bevat S235JR maximaal 0,17% koolstof tot 16 mm dikte en maximaal 0,20% daarboven, met maximaal 1,40% mangaan. Fosfor en zwavel zijn beperkt tot maximaal 0,035% en stikstof tot 0,012%. Bij de klassen J0 en J2 gelden strengere eisen voor fosfor en zwavel. Het lage koolstofgehalte verklaart zowel de goede lasbaarheid als het feit dat S235 niet zinvol te harden is.

Kan ik S235 op maat laten bewerken bij Van Hengstum Metaal?

Ja. Van Hengstum Metaal bewerkt S235 volledig in-house in Soest: lasersnijden van plaat op maat, zetten, lassen, verspanen en eindafwerking zoals stralen, glasparelen en poedercoaten. Wij leveren enkelstuks, prototypes en complete series, als halffabricaat of geassembleerd eindproduct, en verzorgen gecertificeerd laswerk voor constructies onder EN 1090. Snijwerk staat vaak binnen 72 uur klaar. Stuur uw tekening in voor een vrijblijvende offerte, inclusief een gratis maakbaarheidscontrole.
