ATEX besturingskasten voor explosieveilige omgevingen

Van Hengstum Metaal > Normen & Certificering > ATEX besturingskasten voor explosieveilige omgevingen

Betrouwbare besturing in ATEX Zone 1 en 21

Explosieveilige installaties stellen hoge eisen aan ontwerp, materiaal en documentatie. ATEX besturingskasten voor Zone 1 en 21 moeten voldoen aan specifieke veiligheidsprincipes, afhankelijk van het type explosiegevaar: gas of stof. Voor engineers en technisch inkopers ligt de uitdaging in het combineren van functionele besturing met naleving van de ATEX-richtlijn en de normenreeks IEC 60079.

De juiste kastkeuze, markering en temperatuurclassificatie zijn bepalend voor veiligheid én goedkeuring door inspectie-instanties. Van Hengstum Metaal levert nauwkeurige RVS-behuizingen en constructies die aansluiten op de eisen van Ex e, Ex d of Ex tb toepassingen. Hun ervaring met materiaalgedrag, afdichting en documentatie ondersteunt paneelbouwers en system integrators bij het realiseren van betrouwbare explosieveilige systemen.

Gratis controle
& advies

99% betrouwbaarheid voor tijdige leveringen

Snijwerk binnen 72 uur geleverd.

In-house glasparelen, poedercoaten en stralen.

Alle metaalsoorten beschikbaar

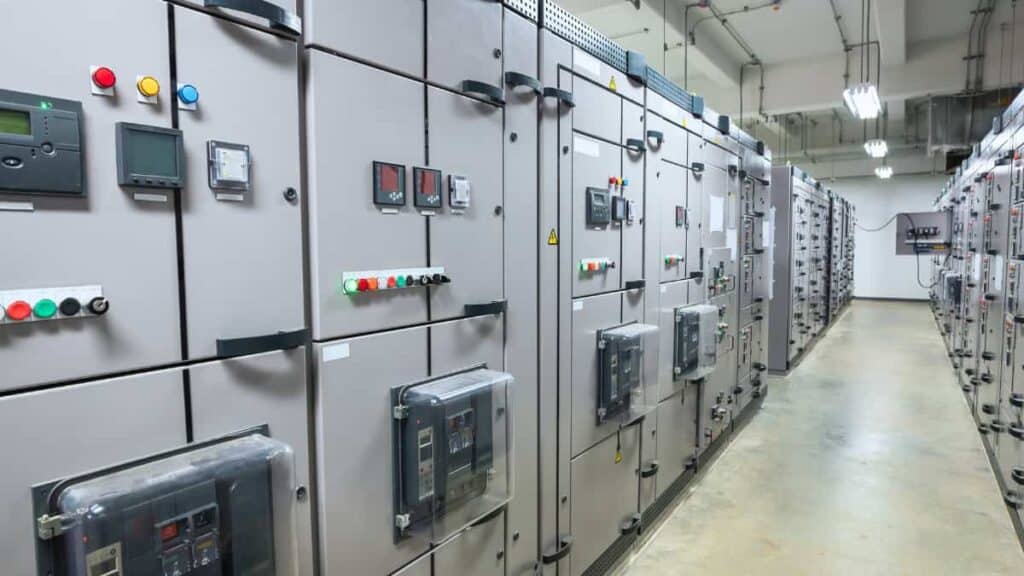

Ontwerp, veiligheid en certificering van ATEX besturingskasten

Een ATEX besturingskast voor Zone 1 of 21 wordt ingezet in omgevingen waar een explosieve atmosfeer aanwezig kan zijn door gas, damp of stof. Het doel is het voorkomen van ontstekingsbronnen binnen de kast en het waarborgen van veilige werking onder alle bedrijfscondities. De eisen voor ontwerp, montage en documentatie zijn vastgelegd in de ATEX-richtlijn 2014/34/EU en de NEN-EN-IEC 60079-normenreeks.

Zone-indeling en risico’s

Zone 1 betreft gebieden waar gasmengsels regelmatig of periodiek aanwezig zijn, terwijl Zone 21 verwijst naar stofrijke omgevingen waar explosieve stofwolken kunnen voorkomen. De kast en componenten moeten daarom voldoen aan specifieke categorieën en Equipment Protection Levels (EPL):

II 2G voor gaszones (Zone 1)
II 2D voor stofzones (Zone 21)

Elk onderdeel binnen de kast moet aantoonbaar gecertificeerd zijn voor de betreffende zone en de gekozen beschermingswijze zoals:

Ex e (verhoogde veiligheid)
Ex d (vlamdichte behuizing)
Ex p (overdrukbehuizing)
Ex tb (stofdichte bescherming)

Technische specificaties en markering

Een correcte markering is essentieel voor inspectie en acceptatie. Een typische markering voor een gecombineerde kast kan zijn:

II 2G Ex eb IIC T4 Gb / II 2D Ex tb IIIC T85°C Db IP66

Deze markering specificeert:

Groep II – Industrie (niet mijnbouw)
Categorie 2 – geschikt voor Zone 1/21
Beschermingswijze – Ex e voor gas, Ex tb voor stof
Gasgroep IIC – hoogste ontstekingsgevoeligheid
Temperatuurklasse T4 / T85°C – maximale oppervlaktetemperatuur
IP66 – stof- en waterdichtheid

De ontwerpcriteria omvatten bovendien temperatuurbeheersing, geleidende verbindingen, equipotential bonding en juiste afdichtingen voor kabeldoorvoeren en wartels.

Sectoren en toepassingen

ATEX besturingskasten worden toegepast in industrieën waar explosiegevaar deel uitmaakt van het proces, waaronder:

Procesindustrie en chemie
Pharma en biotechnologie
Voedingsmiddelenindustrie en bulkhandling
Olie, gas en offshore

In deze sectoren is de kast vaak onderdeel van een breder systeem dat onder ATEX en IECEx wordt beoordeeld. Betrouwbare mechanische kwaliteit, documentatie en traceerbaarheid zijn daarbij essentieel.

De rol van Van Hengstum Metaal

Van Hengstum Metaal levert de mechanische basis voor ATEX besturingskasten, waarbij precisie en reproduceerbaarheid centraal staan. Hun RVS-behuizingen, lasconstructies en montagedelen zijn ontworpen met aandacht voor afdichting, IP-bescherming en corrosiebestendigheid.

Ze werken volgens EN 1090 en ISO 9606, waardoor de las- en materiaalintegriteit aantoonbaar wordt geborgd. In samenwerking met gecertificeerde paneelbouwers en keuringsinstanties zorgen zij dat elke kast mechanisch geschikt is voor Ex e, Ex d of Ex tb toepassingen.

Voordelen voor engineers en inkopers

Behuizingen geschikt voor Zone 1/21
Compatibel met Ex e, Ex d en Ex tb componenten
RVS 316L en corrosiebestendige afwerking
Documentatie afgestemd op ATEX 2014/34/EU
Praktische ondersteuning bij certificering en inspectie

Met deze combinatie van technische kennis en precisiebewerking vormt Van Hengstum Metaal een betrouwbare schakel in projecten waar explosieveiligheid en constructieve kwaliteit hand in hand moeten gaan.

Neem vrijblijvend contact met ons op

Explosieveilig ontwerp als voorwaarde voor bedrijfszekerheid

In omgevingen met gas- of stofexplosiegevaar is het ontwerp van de besturingskast bepalend voor de veiligheid en continuïteit van het proces. Een correct ontworpen ATEX besturingskast voor Zone 1 en 21 voorkomt ontstekingsrisico’s, waarborgt een stabiele bedrijfsvoering en voldoet aan de wettelijke kaders van de ATEX-richtlijn.

Van Hengstum Metaal ondersteunt engineers en paneelbouwers bij het realiseren van dit veiligheidsniveau met nauwkeurige RVS-behuizingen, laskwaliteit en documentatie die aansluit op ATEX- en IECEx-projectdossiers. Door kennis van materiaalgedrag, afdichting en constructienormen te combineren, dragen hun oplossingen bij aan een betrouwbaar systeem dat direct klaar is voor inspectie en goedkeuring binnen de meest veeleisende industriële sectoren.

Veelgestelde vragen over ATEX besturingskasten Zone 1/21

Wat is het verschil tussen Zone 1 en Zone 21?

Zone 1 verwijst naar omgevingen met gas- of dampexplosiegevaar dat regelmatig optreedt, terwijl Zone 21 betrekking heeft op omgevingen met ontvlambaar stof dat tijdens bedrijfsvoering kan vrijkomen. Beide zones vereisen apparatuur van categorie 2, maar de bescherming en testcriteria verschillen per medium (gas of stof).

Welke normen zijn van toepassing op ATEX besturingskasten?

De belangrijkste kaders zijn ATEX 2014/34/EU voor productcertificering en NEN-EN-IEC 60079-14 voor ontwerp en installatie. Daarnaast zijn IEC 60079-0 en 60079-31 relevant voor constructieve en elektrische eisen, en IECEx voor internationale goedkeuring buiten de EU.

Wat betekent de markering Ex e of Ex d op een kast?

De markering geeft de gebruikte beschermingswijze aan. Ex e staat voor verhoogde veiligheid waarbij vonkvorming wordt voorkomen, Ex d voor vlamdichte constructie die een interne explosie kan weerstaan zonder de omgeving te ontsteken. Voor stof wordt vaak Ex tb gebruikt, wat een stofdichte afdichting aanduidt.

Welke materialen zijn geschikt voor ATEX-kasten in Zone 1/21?

RVS 316L wordt vaak toegepast vanwege de hoge corrosiebestendigheid en reinigbaarheid. Dit materiaal is geschikt voor zowel gas- als stofzones en voldoet aan de eisen voor thermische stabiliteit en elektrische geleiding. Ook aluminium of gecoat staal kunnen worden gebruikt, afhankelijk van de omgeving en vereiste IP-waarde.

Hoe draagt Van Hengstum Metaal bij aan ATEX-projecten?

Van Hengstum Metaal levert precisiebehuizingen en constructies die voldoen aan de eisen voor Ex e, Ex d en Ex tb toepassingen. Ze zorgen voor de juiste materiaalselectie, afdichtingsdetails en documentatie die nodig zijn voor ATEX 2014/34/EU-conformiteit. Daarmee ondersteunen ze paneelbouwers en systeemleveranciers bij een veilige en reproduceerbare oplevering.
